热力膨胀阀的维护

制冷技术网络视频直播免费公开课

QQ群：485703600

一、检查调整热力膨胀阀的必要性

  机房专用空调刚投入运行，热力膨胀阀是不用调整，但是在空调连续使用几年后，由于阀针的磨损、系统有杂质、阀孔部分有堵塞及弹簧弹力减弱等原因，影响了热力膨胀阀的开启度，使得热力膨胀阀偏离了它的工作点，表现为热力膨胀阀开启度偏小或过大。
热力膨胀阀开启度太小的话，就会造成供液不足，使得没有足够的氟利昂在蒸发器内蒸发，制冷剂在蒸发管内流动的途中就已经蒸发完了，在这以后的一段，蒸发器管中没有液体制冷剂可供蒸发，只有蒸汽被过热。因此，相当一部分的蒸发器未能充分发挥其效能，造成制冷量不足，降低了空调的制冷效果。机房专用空调的压缩机大多采用蒸发器回来的蒸汽来冷却压缩机，如果热力膨胀阀开启不够，就造成蒸汽过热度过大，对压缩机冷却作用减小，压缩机的排气温度会增高，润滑油变稀，润滑质量降低，压缩机的工作环境恶化，会严重影响压缩机的工作寿命。我公司和睦机房ISOVEL空调就曾发生压缩机烧机现象，据分析与过热度过大有关。另外由于机房温度降不下来，又增加了压缩机的开启台数,增加了耗电量。

  与此相反，如果热力膨胀阀开启过大，即热力膨胀阀向蒸发器的供液量大于蒸发器负荷，会造成部分制冷剂来不及在蒸发器内蒸发，同气态制冷剂一起进入压缩机，引起湿冲程，甚至冲缸事故，损坏压缩机。例：XX市电信分公司景芳二楼程控机房有一台ISOPAK机房专用空调的一个压缩机阀片被击穿，可能与热力膨胀阀开启过大有关；同时，热力膨胀阀开启过大，使蒸发温度升高，制冷量下降，压缩机功耗增加，增加了耗电量。因此，有必要定期检查调整热力膨胀阀，尽量让热力膨胀阀工作在最佳匹配点。

二、热力膨胀阀的调整过程

1、热力膨胀阀调整前的检查

  在调整热力膨胀阀之前，必须确认空调制冷异常是由于热力膨胀阀偏离最佳工作点引起的，而不是因为氟利昂少、干燥过滤器堵塞、滤网、风机、皮带等其他原因所引起的。同时，必须保证感温包采样信号的正确性，机房专用空调的感温包必须水平安装在回气管的下侧方45度的位置，绝对不可安装在管道的正下方，以防管子底部积油等因素影响感温包正确感温。更不能安装在立管上。检查冷凝器风机控制方式，尽量采用调速控制，以保证冷凝压力恒定。

2、热力膨胀阀调整时注意事项

  热力膨胀阀的调整工作，必须在制冷装置正常运行状态下进行。由于蒸发器表面无法放置测温计，可以利用压缩机的吸气压力作为蒸发器内的饱和压力，查表得到近似蒸发温度。用测温计测出回气管的温度，与蒸发温度对比来校核过热度。调整中，如果感到过热度太小，则可把调节螺杆按顺时针方向转动（即增大弹簧力，减小热力膨胀阀开启度），使流量减小；反之，若感到过热度太大，即供液不足，则可把调节螺杆朝相反方向（逆时针）转动，使流量增大。由于实际工作中的热力膨胀阀感温系统存在着一定的热惰性，形成信号传递滞后，运行基本稳定后方可进行下一次调整。因此整个调整过程必须耐心细致，调节螺杆转动的圈数一次不宜过多过快（直杆式热力膨胀阀的调节螺杆转动一圈，过热度变化大概改变1--2℃）。

3、热力膨胀阀具体的调整步骤

（1）热力膨胀阀过热度的测量

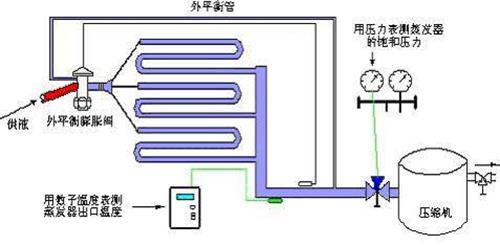

过热度如图3所示测量，步骤如下：

1)停机。将数字温度表的探头插入到蒸发器回气口处（对应感温包位置）的保温层内。将压力表与压缩机低压阀的三通相连。
2)开机，让压缩机运行15分钟以上，进入稳定运行状态，使压力指示和温度显示达到一稳定值。

3)读出数字温度表温度T1与压力表测得压力所对应的温度T2，过热度为两读数之差T1- T2。注意，必须同时读出这两个读数。 热力膨胀阀过热度应在5--8℃之间，如果不是，则进行适当的调整。

（2）具体调整步骤

1) 拆下热力膨胀阀的防护盖；

2) 转动调整螺杆2--4圈；（机房专用空调的热力膨胀阀一般采用压杆式和散型齿轮式，散型齿轮式是用一个小齿轮带动一个大齿轮，调节的圈数比较多，一般可以调2--4圈；压杆式可调圈数比较少，每次调1/4圈；O65空调的热力膨胀阀采用散型齿轮式）

3) 等系统运行稳定，重新读数，计算过热度，是否在正常范围。不是的话，重复2）、3）操作，直至符合要求。调节过程必须小心仔细。

注：（如果热力膨胀阀油堵严重，拆下后用无水乙醇进行清洗，再重新装上；失去调节功能的热力膨胀阀应更换；安装热力膨胀阀需注意感温包安装位置和做好保温工作）

在实际中， 采用如上仪表检查热力膨胀阀工作情况，往往要浪费大量的时间，因此，可采用目检与仪表检查相结合的方法，即先用眼睛观察压缩机回气管的结露情况，发现异常后，再用仪表检查。这样，可以节约大量的时间，而且完全可以达到检查目的。
