热力膨胀阀的调试方法

一、概述

    热力膨胀阀是组成制冷装置的重要部件，是制冷系统中四个基本设备之一。它实现从冷凝压力至蒸发压力的压降，同时控制制冷剂的流量；它的体积虽小，但作用巨大，它的工作好坏，直接决定整个系统的运行性能。但是在实际工作中，热力膨胀阀的运行情况往往被忽视，使热力膨胀阀成为空调维护中的一个死角。而定期检查和调整热力膨胀阀，对空调的运行寿命，节约能源，降低运行成本，却有着重要的意义。

二、热力膨胀阀的工作过程分析

1、热力膨胀阀工作原理

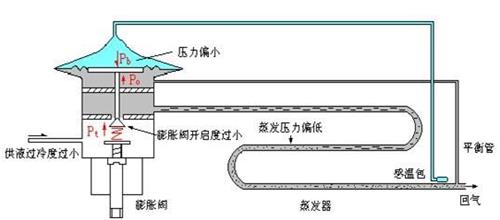

    热力膨胀阀是通过感受蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。按照平衡方式不同，热力膨胀阀分为外平衡式和内平衡式。在机房专用空调中，一般采用外平衡式热力膨胀阀。目前所使用的风冷式机房专用空调，如HIROSS、STULZ、ISOVEL、AIREDELE和法亚均采用这种结构。热力膨胀阀的结构如图1所示：热力膨胀阀由感应机构、执行机构、调整机构和阀体组成。感应机构中充注氟利昂工质，感温包设置在蒸发器出口处，其出口处温度与蒸发温度之间存在温差，通常称为过热度。感温包感受到蒸发器出口温度后，使整个感应系统处于对应的饱和压力Pb。如图1，该压力将通过膜片传给顶杆直到阀芯。在压力腔上部的膜片仅有Pb存在，膜片的下方有调整弹簧的弹簧力Pt和蒸发压力P0，三者处于平衡时有Pb=Pt+Po 。当蒸发器热负荷增大时，出口过热度偏高，Pb增大，Pb>Pt+Po，合力使顶杆、阀芯下移，热力膨胀阀开启增大，制冷剂流量按比例增加。反之，热力膨胀阀开启变小，制冷剂流量按比例减小。因此，机房专用空调是由热力膨胀阀通过控制过热度实现制冷系统的自我调整。

2、确定正确的过热度

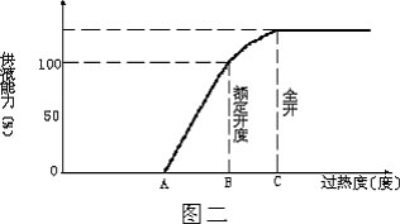

  要保证热力膨胀阀工作在最佳匹配点，就必须保证热力膨胀阀有合适的过热度。热力膨胀阀的过热度由静装配过热度与有效过热度组成。图2显示了机房专用空调热力膨胀阀的典型静态性能曲线，它的静态特性指出了其容量和蒸发器出口气态制冷剂过热度的关系。使阀门开始开启所需要的过热度称为开启过热度（A点），又叫静装配过热度，一般的静装配过热度约为3℃。从热力膨胀阀开始开启至额定开度所需要的过热度增量（即线段AB），称为热力膨胀阀的有效过热度或可变过热度。其数值的大小与弹簧的刚度及阀芯的行程有关，一般有效过热度约为2~5℃，通常把热力膨胀阀的静装配过热度与有效过热度之和称为工作过热度，即平时所说的过热度。因此，我们只有保证过热度在合适的范围内，制冷系统才能达到最大冷量，又不会引起湿冲程。机房专用空调过热度都要求在5--8℃之间。如果发现过热度不在该范围内，就要进行调整。
