如何选配热力膨胀阀（二）

制冷技术网络视频直播免费公开课

QQ群：485703600

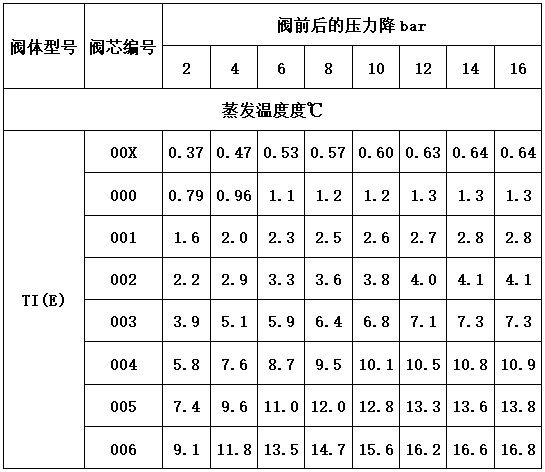

第二步：根椐蒸发温度-10℃和总压降8.3bar,查下表与按内插法计算得：

阀的功率为9.5+[(8.3-8)/(10-8)]*(10.1-9.5)=9.6KW

考虑蒸发器有分路,需用分液器,压降比较大,故选用外平衡。

表中制冷量是基于阀前过冷度为4K

实际上阀的制冷量比表中给定的数值高约20%

所以以上例举的阀应选用地球牌TIE-HW型 阀芯为004号.

过热度调定

什么是过热度呢？如何调整和计算呢？

测量膨胀阀过热度，调整膨胀阀开启度。步骤如下：

停机。将数字温度表的探头插入到蒸发器回气口处的保温层内，准备读出蒸发器回气的温度T1。将压力表与压缩机低压阀的三通相连（HIROSS40UA等没有低压阀的空调，则将压力表与蒸发器上的接头相连），准备读出蒸发器出口压力所对应的温度T2。

         开机，让压缩机运行15分钟以上，进入正常运行状态，使系统压力和温度达到一恒定值。现场测得高压压力为18Kg/cm2，高压开关始终处于闭合运行状态，故对系统影响不大，不用作特别处理。

读出蒸发器出口温度T1与蒸发器出口压力所对应的温度T2，过热度为两读数之差。注意，必须同时读出这两个读数，因为膨胀阀是一个机械结构，它的动作会同时引起T1和T2的改变。

膨胀阀过热度应在5～8℃之间，如果不是，则进行调整。具体调整步骤：

1、拆下膨胀阀的防护盖；

2、转动调整螺杆2～4圈；（专业空调的膨胀阀一般采用压杆式和散型齿轮式，散型齿轮式是用一个小齿轮带动一个大齿轮，调节的圈数比较多，一般可以调2～4圈；压杆式可调圈数比较少，每次调1/4圈；O65空调的膨胀阀采用散型齿轮式）

3、等10分钟后，从新测量过热度，是否在正常范围，不是的话，重复上述操作。调节过程必须小心仔细。（如果膨胀阀油堵严重，应用无水乙醇进行清洗，再从重新装上；失去调节功能的膨胀阀应更换；更换时，注意安装位置和做好保温）

过热度 = 蒸发器出口温度T1 —蒸发器出口压力所对应的温度T2

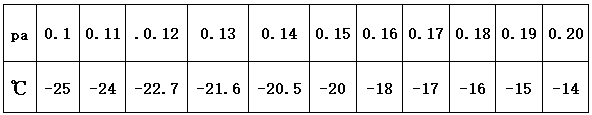

R22制冷剂：蒸发器出口压力所对应的温度T2列表。
