   确定阀的压力降——从冷凝压力减去蒸发压力所得的差值。再从这一差值减去所有其它压力损失便得到阀的净压力降。不过应考虑下列所有可能的压力降源：（1）流过包括冷凝器和蒸发器在内的制冷剂管路时的摩擦损失，（2）流过电磁阀和过虑干燥器之类液管配件时的压力降，（3）液管垂直提升（下降）所导致的静压力降（升）值，和（4）流过制冷剂分配器时的压力降（若采用分配器的话）。

一、确定进入阀的制冷剂的温度

二、从各系列阀的制冷量参照表选择阀——根据设计蒸发温度和可得到的阀的压力降来选择阀，如果可能，阀的制冷量应等于或略大于系统的设计额定值。对于多个蒸发器的系统，则应根据每一个蒸发器的制冷量来选择每一只阀。

三、确定是否需要外平衡管——阀出口和温包所在部位之间的压力降，将确定是否需要外平衡管。

四、选择阀体——根据所要求的连接型式选择阀体型式。

五、订货须知——详见样本

举例说明

 制冷剂为R22，阀的连接方式为纳子、直角，蒸发器负荷Q为9KW，蒸发温度T₁为-10℃，冷凝温度T₂为+36℃，采用分配器为6路，液管通径为1/2in，液管长度为25米，蒸发器安装在贮液器的上方为6米处。  制冷剂为R22，阀的连接方式为纳子、直角，蒸发器负荷Q为9KW，蒸发温度T₁为-10℃，冷凝温度T₂为+36℃，采用分配器为6路，液管通径为1/2in，液管长度为25米，蒸发器安装在贮液器的上方为6米处。

第一步：确定压力降——由冷凝压力减去蒸发压力（对应的冷凝温度和蒸发温度）,即：13.9bar（+36℃）-3.6bar（-10℃）=10.3bar

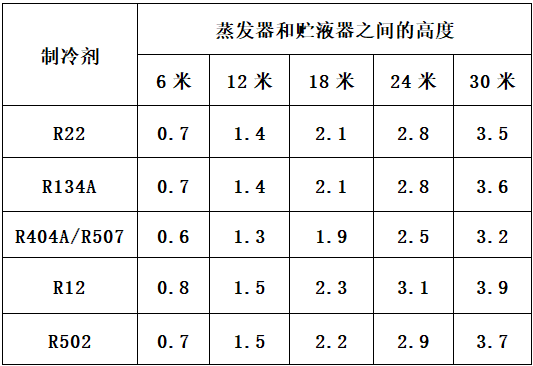

为了确定它的实际压力降，还要考虑液体管路上的压降设为0.1bar,过滤器、视镜、手动阀、管路弯头等的压降设为0.2bar,各在直立液体管路的压降设为0.7bar,(注:因为有高度差是6米,通过以下表可查),再有液体分配器压降设为0.5bar,分布器中压降也设为0.5bar。

经过阀的总压力降为10.3-(0.1+0.2+0.7+0.5+0.5)=8.3bar
