空气源热泵冷热知识

热泵简要介绍
　　日常生活中泵的应用很多。泵是一种提高位能的装置，根据用途不同有水泵、气泵、油泵等。

　　热泵顾名思义就是泵热的装置。热泵技术是近年来在全世界备受关注的新能源技术，目前较多地应用于冷暖空调机。

　　热泵按结构、用途等可以有多种分类。如果按所取热源方式，常见的可分为空气源、水源、地热等；空气源热泵热水器是空气源热泵的其中一种用途方式。

空气源热泵原理介绍

　　空气源热泵系统的主要工作原理就是利用少量高品位的电能作为驱动能源，从低温热源（空气当中蕴涵的热能）高效吸收低品位热能并传输给高温热源（水箱里的水），达到了“泵热”的目的。

　　热泵技术是一种提高能量品位的技术，它不是能量转换的过程，不受能量转换效率极限1００％的制约。利用热泵热水机释放到水中的热量不是直接用电加热产生出来的，而是通过热泵热水机把热源搬运到水中去的，所以平均能效比能达到400%以上。也就是1度电通过热泵能产生4度电的效果。

各种热水器的比较能源利用率

系统结构流程说明：

　　压缩机→高压保护器→换向阀 →热交换器（家用型水箱）→节流装置→蒸发器→低压保护器→气液分离器→压缩机。

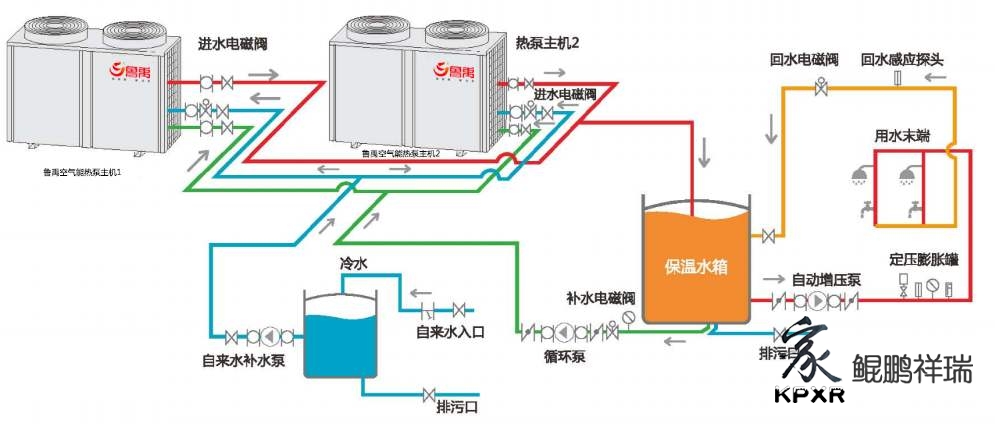

商用型空气源热泵系统结构示意图

　　系统结构流程说明：

　　压缩机→换向阀 →高压保护器→套管换热器→高压储液罐→过滤器→卸压阀→膨胀阀→蒸发器→低压保护器→气液分离器→压缩机。

 制冷技师、高级技师五月考试

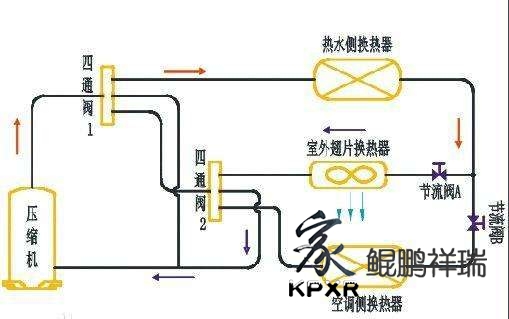

家用型空气源热泵系统结构示意图
