压缩机过载保护器的原理

鲲鹏祥瑞--阳光语录：

学习是创造幸福生活永恒的动力源

　　过载保护器的工作原理及分类空调用压缩机的过载保护器一般都是采用突跳式双金属保护器，由加热丝、双金属片和两个静触点组成电路，串联在压缩机电路里。当电路中的电流过大时，加热丝热，烘烤碟形双金属片，当双金属片发热时就会反方向拱起，从而使触点断开;当压缩机外壳或电机温度过高时，即使工作电流正常，加热丝发热量很小，双金属片也会发生变形向上弯曲，脱离两个静触头，将电路切断。这种保护器能自动复位，具有过电流、过温升的双重保护作用。

　　根据安装方式的不同，可分为外置式和内置式两种：

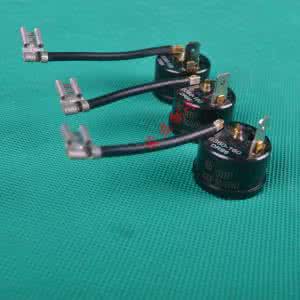

外置式保护器

　　安装在压缩机外壳的密封接线柱上，紧贴上盖，以感应压缩机外壳的温度。由于从电机发热到外壳发热有一个传导和对流的过程，由外壳发热再到保护器动作还有一个过程，因此，此种保护方式的准确性和可靠性都相对较差，但由于其制造简单，同一个双金属片，通过调整螺杆高度，就可以制造出不同的保护器，且安装维修方便、成本低，故一般应用在小功率家用空调压缩机上。

内置式保护器

　　分为绑扎式和插接式，绑扎式是将保护器同电机线圈绑扎在一起，直接感应线圈的温度变化，反应较快并且准确;插接式是将保护器插接到密封接线柱上，通过冷媒的热传导来感应电机的温度异常，在冷媒未发生泄露的情况下保护较准确，但冷媒一旦有泄露的情况，保护性能则较差。

　　总之，内置式保护器对电机温度感应较外置式更灵敏、更准确，可靠性更高，适用范围更广(一般的空调器压缩机都能适用)。但由于安装在压缩机内部，要求尺寸小，能适应压缩机内部的高温，高压变化等恶劣环境，对其设计和制造等都提出了很高的要求，成本也比外置式要贵几倍。

注意事项：

　　1、压缩机过载保护器配置方式不同对压缩机的保护作用是不同的，内置保护器较外置保护器灵敏度高，对压缩机的保护作用比较大。

　　2、在冷媒不足时，无论是内置保护器还是外置保护器对压缩机的保护作用都非常有限，因此空调系统中需增加针对冷媒不足的保护。

　　3、冷媒过多时过载保护器无法起到保护作用，系统中需使用高压开关等高压保护措施来避免冷媒过多对压缩机造成的伤害。

4、高压缩比情况下过载保护器无法起到保护的作用，必须另设低压保护措施来保护压缩机。
