单相电动机正反转的接线方法

制冷技术网络视频直播免费公开课

QQ群：485703600

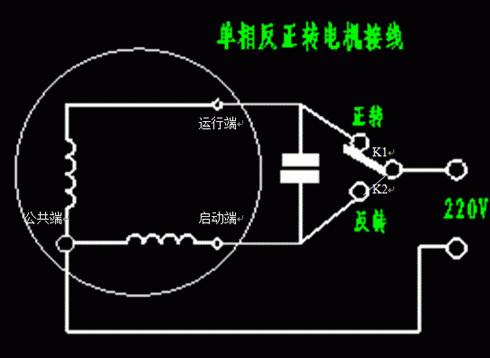

单相电动机有两组线圈，有一个公共端，一个运行端，一个启动端，电容接在运行端和启动端之间。电源接在公共端和运行端时，电机正转；电源接在公共端和启动端时，电机反转；只有运行线圈和启动线圈截面积一样的单相可逆电机，才能正反转，否则反转不能带负荷.

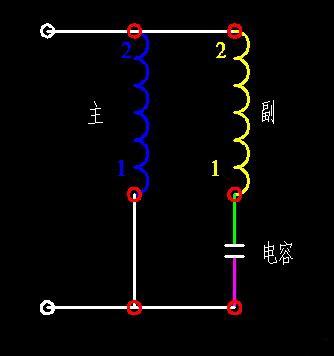

  其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传，反过来主线圈的1（2）接副线圈的1（2），这样就反转，。

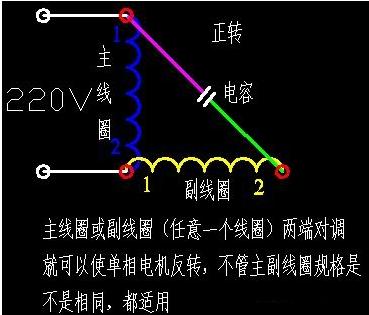

  上边的图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样

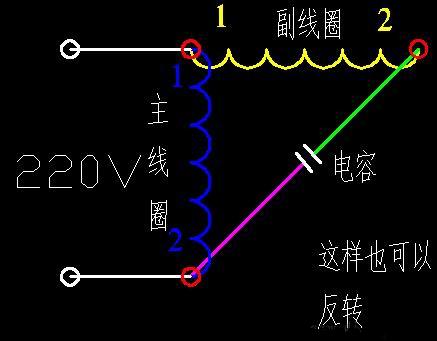

第一个图和第二个是一样的，第二个比较清楚一点

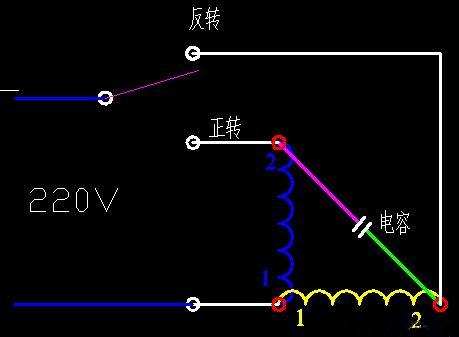

第二个图还可以变形为这样，这样也可以实现反转

单相电机的画法还有一种

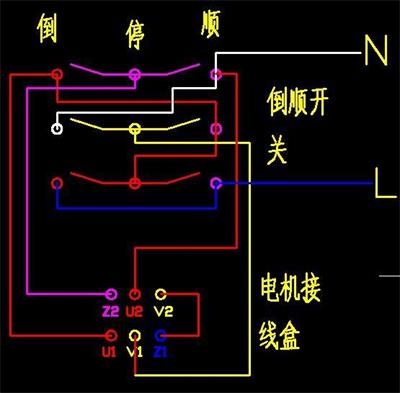

倒顺开关控制的单相电机正反转

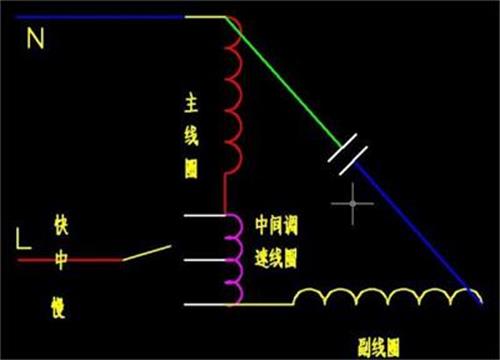

落地扇电机接线图

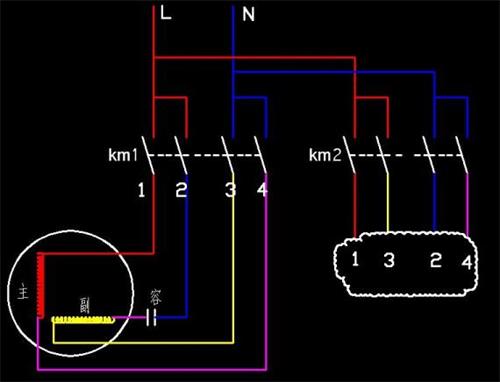

来个用接触器控制的，单相电机正反转，

  在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了，KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了。

单相电机正反转原理

  单相电容电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串联了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场互相作用产生电磁场转矩，使电机旋转起来。

  一般运行绕组（主线圈）线径较粗一点，启动绕组（副线圈）线径较细，用万用表量启动绕组比运行绕组的电阻值稍大一点儿。

单相电机启动原理分：

1、电阻启动式（电冰箱电机等）；

2、电容启动式（木工电刨电机等）；

3、电容运转式（洗衣机、电风扇等）；

4、电容启动运转式。

  电容启动式电机在电机启动后电容就断电了，断电原理是在电机轴上有一个离心开关，达到一定转速开关就断了，如果断不开启动线包就会烧毁；电容运转式电机电容在电机启动或正常运转时都在工作、如果电容容量变小将造成电机启动困难，风扇转慢，风速降低故障。
