组合式空调机组选配指南

制冷技术网络视频直播免费公开课

QQ群：485703600

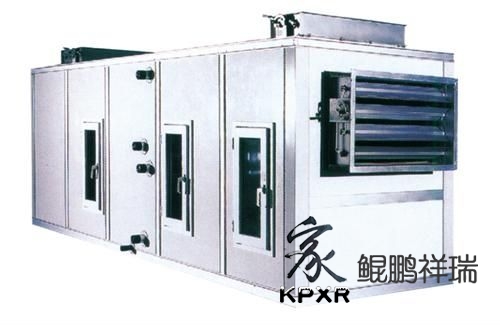

          在各类综合性功能高层建筑的中央空调系统中，往往对所需温度、湿度、新风量、冷（热）负荷的空气气流组织，采用分层或分区进行集中处理，其优点是便于建筑物内的物业管理和使用中的节能。组合式空调机组的特点是以功能段为组合单元，用户可根据空气调节和空气处理的需要，任选所需各段进行自由排列组合，有极大的自由度和灵活性。

考虑到运行和检修方便、气流均匀等因素，应适当设置中间段。

选型时必须注意到以下几点：
1、向制造厂家提供组合式空调机组所需功能段的组合示意图。示意图上应注明所选机组型号、规格、段号、功能段长度、排列先后次序以及左右式方位等基本要求。
2、组合式空调机组的操作面规定为：

（1）送、回风机有传动皮带的一侧；

（2）袋式过滤器能装卸过滤袋的一侧；
（3）自动卷绕式过滤器设有控制箱的一侧；
（4）冷（热）媒进、出口的一侧，有排水管一侧；
　　当人面对机组操作时，气流向右吹为右式，反之则为左式，选型订货时需说明所需机组的左、右式。
3、选用表冷器、加热器和消声器前，必须设置过滤器（段），以保护换热器和消声器表面清洁度，防止堵塞孔、缝，并应设置中间段。
4、喷水段、表冷段等，除已有排水管接至空调机组之外，还应考虑排水的水封装置。
5、选用喷水室（段）时，应说明几级几排。
6、选用表冷器、加热器（段）时，应注明型式和排数，使用的冷（热）媒性质、温度和压力等。机组用蒸汽供热时，空气温升不小于20℃；以热水加热时，空气温升不小于15℃。
7、选用干蒸汽加湿器需要说明加湿量、供汽压力和控制方法（手动、电动或气动）。
8、选用风机段要说明风机的型号、规格、安装形式、出风口位置，风机段前应设置中间段，保证气流均匀。新风机组的空气焓降应不小于34kJ/kg.
9、注明各风口接口的位置、方向和尺寸，送、回风阀的型式、规格，采用的控制方式（手动、电动或气动）。风机出口应有柔性短管，风机底座应有减振装置。
10、需要留出的观察孔以及仪表安装孔位置和个数，风机供电的引线位置走向。
11、机组的基础应高于室内地平面，基础四周应设有排水沟或地漏，以便排除冷凝水和放空设备底部存水。
　　机组应有凝结水处理设置，在运行中箱体外不应有渗漏水，箱体内不应有积水，排水应通畅。
　　箱体和检查门应具有良好的气密性，机组的漏风率应不大于5%。检查门锁紧性能要好，防止因内、外压差而自行开关。
　　盘管的迎面风、风速超过2.5m/s时，应加设挡水板。喷水段进、出风侧应有挡水板。

机组箱体应具有足够的刚度，在运行中不应产生变形。机组采用黑色金属材料制成的构件，其表面均应做防腐处理。
4、冷热量不足：国内厂家的表冷器设计选型依据多以小样试验结果的经验公式进行放大计算，这本身就存在一定误，且有某些企业自己没有试验条件而抄袭其它厂家的相关样本；这是目前造成国内许多厂家此类产品冷热量不足的主要原因。所以我们在对生产厂家进行实地考察时一定要亲自了解其产品测试手段。

除了以上几个主要问题外，我们在考察时还应注意下面几个"小"问题：
1、采用双风机的组合式空调箱送风机风压应大于回风机的风压，否则会发生新风吸不进来的现象。
2、空调箱面板材料应优先采用钢板（外表喷塑）如采用玻璃钢材料做面板应注意防火问题。
3、大风量机组内应设分风板以保证气流能够增均匀流经过滤器和表冷器。
4、对大风量机组宜考虑将某些功能段合并（如将表冷段与加热段合并）以减少机组长度。
5、大风量机组应考虑将风机电机设置于箱体外部以节约能耗。
