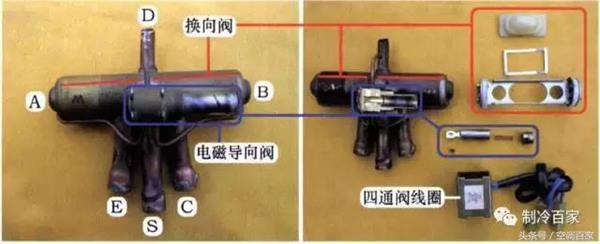

内部构造

一、换向阀

1、结构：

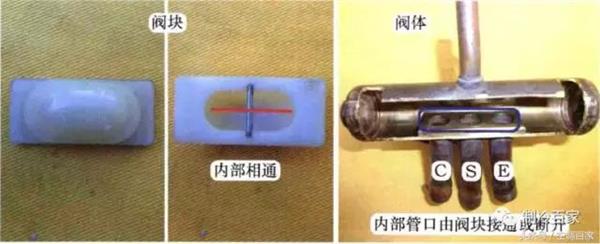

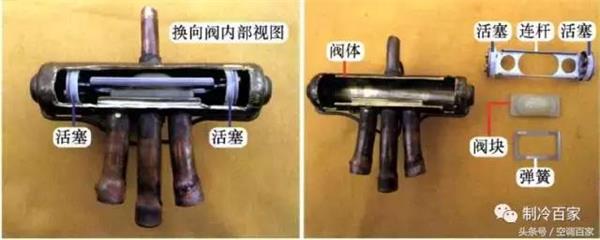

将四通阀翻到背面， 并割开阀体表面铜壳， 见下图：

可看到换向间内部器件， 主要由阀块、 左右2个活塞、

连杆、 弹簧组成。阀块通常使用耐高温的尼龙材料制成，

从背面看可以观察其内部相通

可连接阀体下部的3根管口中的其中2个，但始终和连接压缩机吸气管的S管口相通， 即只能S-E管口相通或S-C管口相通。

2、换向原理阐述：

活塞和l连杆固定在一起， 阀块安装在连杆上面， 当活塞受到压力变化时其带动连杆左右移动，从而带动阀块左右移动。

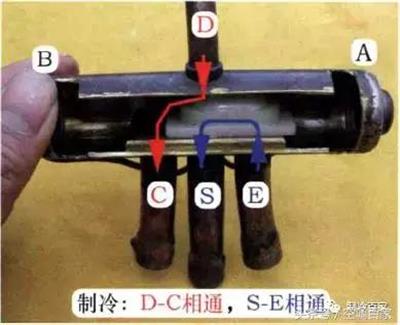

1）、制冷模式：

当阀块移动至某一位置时使S-E管口相通， 则D-C管口相通

压缩机排气管D排出高温高压气体经C管口至冷凝器，三通阀E连接压缩机吸气管S， 空调器处于制冷状态。

2）、制热模式：

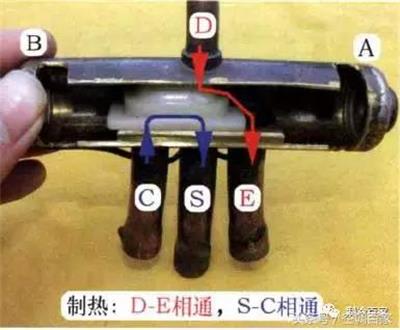

当阀块移动至某一位置时使S-C管口相通， 则D－E管口相通， 见下图：

压缩机排气管D排出高温高压气体经E管口至三通阔连接室内机蒸发器，冷凝器C连接压缩机吸 气管S， 空调器处于制热状态。

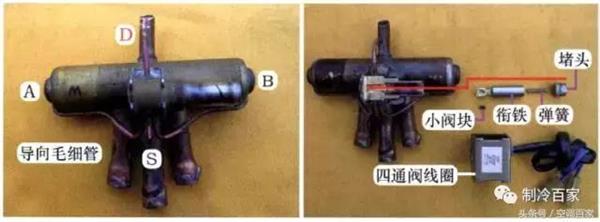

二、电磁导向阀

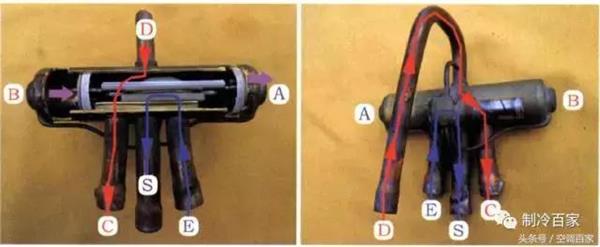

导向毛细管由4根毛细管组成，分别为：

连接压缩机排气管D管口；

压缩机吸气管S管口；

换向阀左侧A；

换向阀右侧B。

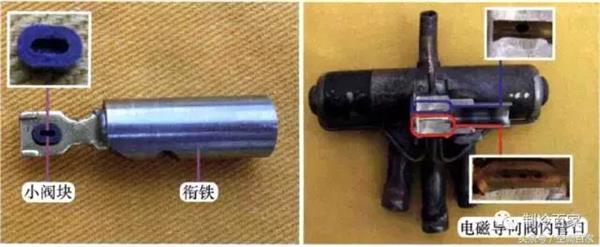

导向阅本体安装在四通阀表面， 内部由小阀块、 衔铁、 弹簧、 堵头（设有四通阀线圈的固定螺钉）组成。

导向阀连接4根导向毛细管， 其内部设有4个管口， 布局和换向阀类似

小阀块安装在衔铁上面 ， 衔铁移动时带动小阀块移动， 从而接通或断开导向 阀内部下方3个管口。

衔铁移动方向受四通阅线圈产生的电磁力控制， 换向阀内部的阀块之所以称为 “ 小阀块” ，是为了和换向间内部的阀块进行区分， 2个阀块所起的作用基本相同。

2制冷与制热切换原理

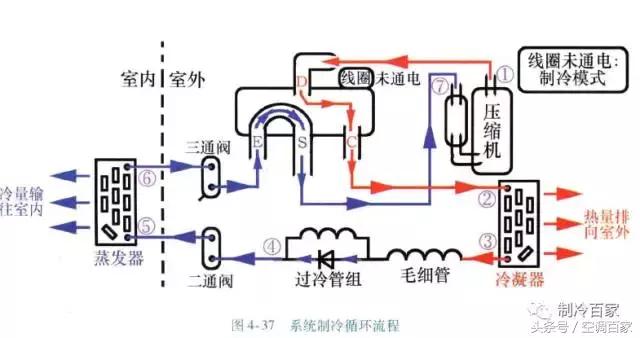

一、制冷模式：

主板未给四通阀供电，系统处于制冷模式：

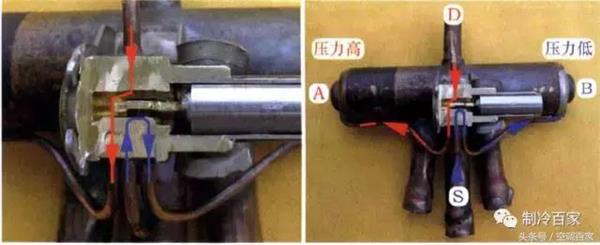

室外机四通阀因线圈电压为交流0V， 电磁导向阀内部衔铁在弹簧的作用下向左侧移动，使得D口和B侧的导向毛细管相通， S口和A侧的导向毛细管相通， 因D口连接压缩机排气管、 S口连接压缩机吸气管， 因此换向阀B侧压力高、 A侧压力低

因换向阀 B 侧压力高于 A 侧，推动活塞向A 侧移动， 从而带动阀块使 S-E 管口相通、 同时 D-C 管口相通， 即压缩机排气管 D 和冷凝器 C 相通、 压缩机吸气管 S 和连接室内机蒸发器的三通阀 E 相通， 制冷剂流动方向为：

①→D→C→②→③→④→⑤→⑥→E→S→⑦→①，

系统工作在制冷模式

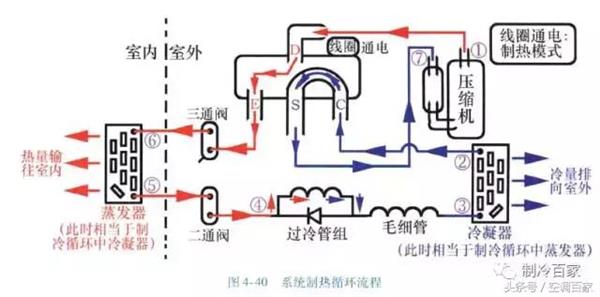

二、制热模式：

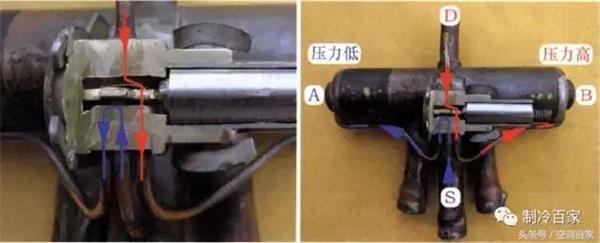

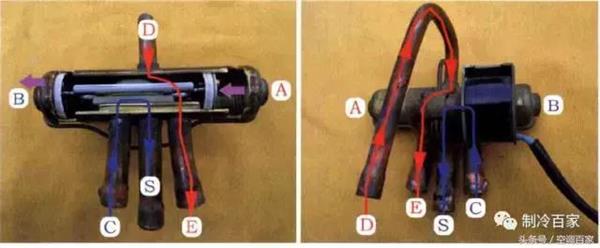

室外机四通阀线圈电压为交流220V， 产生电磁力， 使电磁导向阀内部衔铁克服弹簧的阻力向右侧移动，使得D口和A侧的导向毛细管相通、S口和B侧的导向毛细管相通， 因此换向阀A侧压力高、 B侧压力低

因换向阀 A 侧压力高于 B 侧压力，推动活塞向 B 侧移动， 从而带动阅块使 S-C 管口相通、 同时D-E管口相通， 即压缩机排气管D和连接室内机蒸发器的三通阀E相通、 压缩机 吸气管S和冷凝器C相通，制冷剂流动方向为：

①→D→E→⑥→⑤→④→③→②→C→S→ ⑦→①

系统工作在制热模式，

3四通阀线圈阻值测量

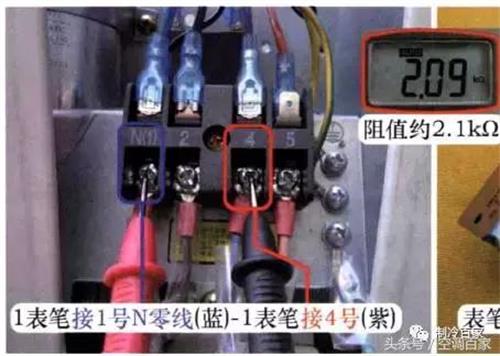

1）、在室外机接线端子处测量

格力KFR-23GW/Aa-3定频空调器室外机接线端子上共有 5根引线：

1根为N零钱公共端(1号为蓝线）

1根接压缩机（2号为黑线）

1根接四通阀线圈（4号为紫线）

1根接 室外风机（5号为橙线）

1根接地线（3号为黄绿线）

使用万用表电阻档

1表笔接l号N零线公用端、1表笔接4号紫线测量阻值， 实测约为2.1K。

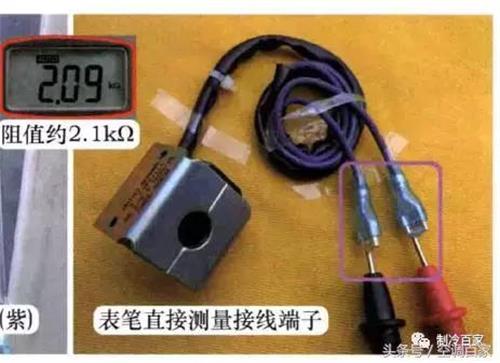

2）、取下接线端子直接测量

表笔直接测量2个接线端子， 实测阻值和在室外机接线端子上测量相等。
