四通阀结构及工作原理

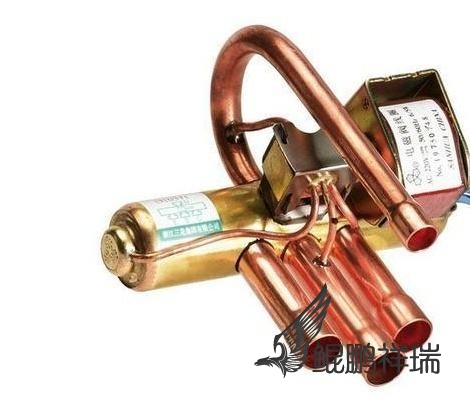

1、电磁四通换向阀主要应用在热泵式空调器中，由于在结构上主要有4根管道与它相连，所以常叫四通阀。

2、它的作用是通过改变系统中制冷剂的流向，来改变空调器两器的功能，实现制冷、制热或除霜等功能的切换。

3、电磁四通换向阀由两部分组成，一部分为电磁导向阀，另一部分为四通换向阀，四通换向阀是通过电磁导向阀来控制的，二者之间用三根导向毛细管连接。

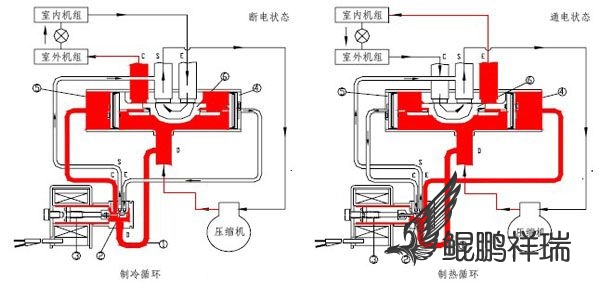

4、从图中可以看出，电磁导向阀由阀碗、弹簧、铁芯和电磁线圈等组成，阀体上开有四个连接导向毛细管的阀孔。

5、当制冷运行时，线圈不通电，因弹簧的推力而使铁芯和阀碗一起向左移动，此时毛细管d与c相通（高压），毛细管a与b相通（低压），从而推动四通换向阀滑块向左移，四通阀E与S相通，D与C相通；

6、当制热运行时，电磁导向阀线圈通电，电磁场吸引衔铁右移，弹簧被压缩，铁芯推动阀碗一起右移，使毛细管a与d相通（高压），毛细管b与c相通（低压），从而推动四通换向阀的滑块向右移动，D与E相通，C与S相通。

7、四通换向阀由阀体和4根连接管组成，4根接管中3根在同一侧，中间接管压缩机吸气管连接，其余2个与室内、外换热器相连，另外一个接管在另一侧，与压缩机排气管相连接，阀体内设有半圆形滑块和两个带小孔的活塞，滑块作为阀门，可在阀体内左右移动，使下侧的两根连接管通过滑块覆盖住的两个阀孔而连通，下侧的另一连接管通过另一阀孔与阀体相通，活塞与滑块通过阀架连接在一起，可同步移动。

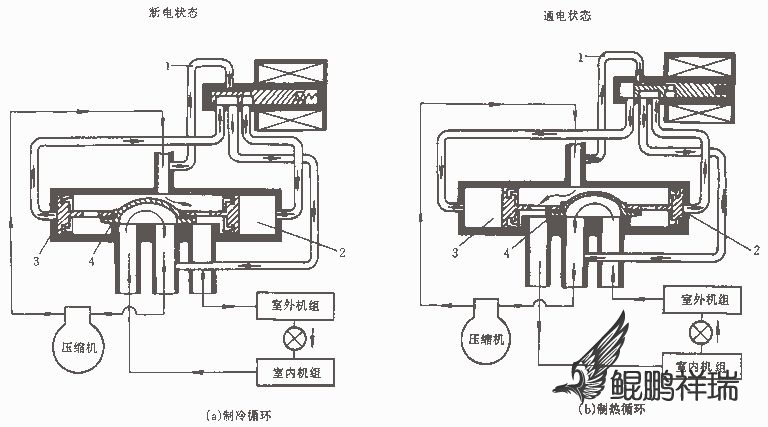

8、当空调器制冷运行时，电磁阀线圈断电，铁芯推动阀碗左移，此时毛细管d与c相通（高压），毛细管a与b相通（低压），因毛细管c、d与压缩机排气管相通，内充满高压气体形成高压区，而毛细管a、b与压缩机吸气管相通，形成低压区，此时活塞在压力的作用下向左侧移动，D与C相通，D管内的高压制冷剂气体经C管进入室外换热器（作为冷凝器）向室外散热，再经毛细管进入室内换热器（蒸发器），再由E管进入S管，最后回到压缩机，完成制冷循环。当空调器制热运行时，电磁阀线圈接通电源，铁芯带动阀碗右移，使毛细管a与d相通（高压），毛细管b与c相通（低压），因毛细管a、d与压缩机排气管相通，内充满高压气体形成高压区，而毛细管b、c与压缩机吸气管相通，形成低压区，此时活塞在压力的作用下向右侧移动，D与E相通，D管内的高压制冷气体经E管进入室内换热器（作为冷凝器）向室内散热，再经毛细管进入室外换热器（蒸发器），再由C管进入S管，最后回到压缩机，完成制热循环。
