电气控制图符号解析(一)


冷库设计师(初、中、高级)工程师每月一期

      电气原理图是电气系统图的一种。是根据控制线图工作原理绘制的,具有结构简单,层次分明。主要用于研究和分析电路工作原理。在电气原理图中所有元件都应采用国家标准中统一规定的图形符号和文字符号。

  电气原理图中需要标注元件技术数据

1)电气元件明细表:元器件名称、符号、功能、型号、数量等。

2)用小号字体注在其电气原理图中的图形符号旁边。

  电气原理图标注

  常见的标有:QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT 时间继电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ 行程开关

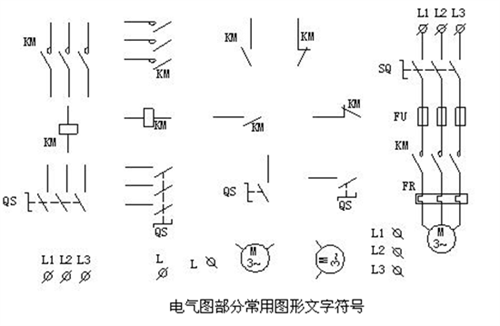

  电气图常用图形尺寸设计后,在AutoCAD 2006环境下,绘制电气图常用图形及文字符号,见图。

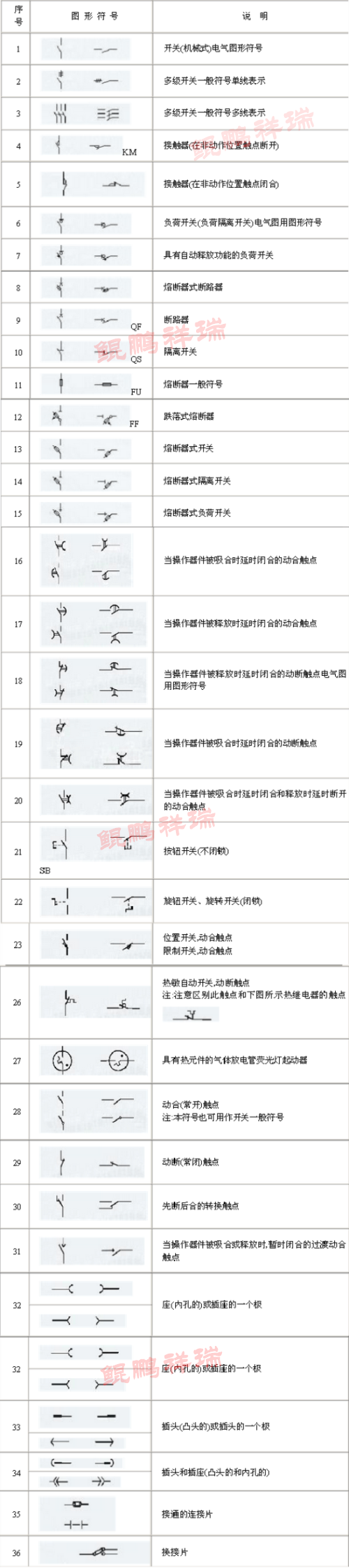

电气原理图符号大全详解
