时间控制继电器的检测方法

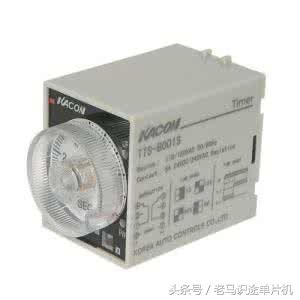

时间继电器实物图

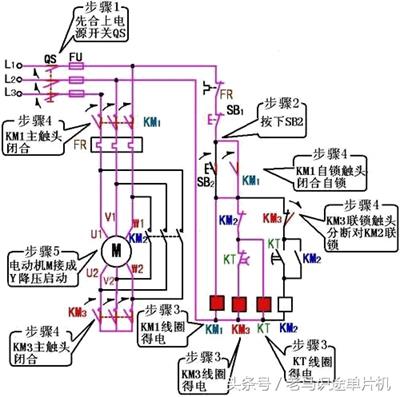

时间继电器工作原理图

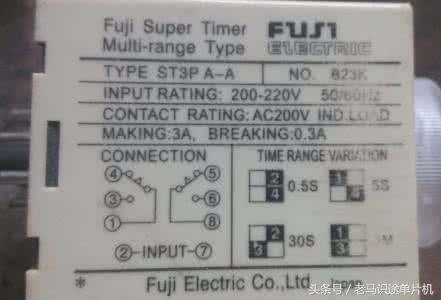

时间继电器引脚图

时间继电器的检测

  如上图AH3-2的引脚图，可以看出，2脚和7脚是电源输入端口，4脚和1脚是连通的，8脚和5脚是连通的。

  用万用表两根表笔分别接在1脚和4脚，测得的电阻值应为0，同样，8脚和5脚之间的电阻值也应该是0。

  将万用表的两根表笔分别搭在其它任意两个引脚上，测得的阻值应为无穷大。

  如果测得的结果与上述描述不一致，则认为该时间继电器已损坏。
