建筑工程供电使用的基本供电系统-TN系列（一）

这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用 TN 表示。它的特点如下。

一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是 TT 系统的 5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比 TT 系统优点多。 TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为 TN-C 和 TN-S 等两种。

TN-C 方式供电系统

它是用工作零线兼作接零保护线，可以称作保护中性线，可用 PEN 表示。

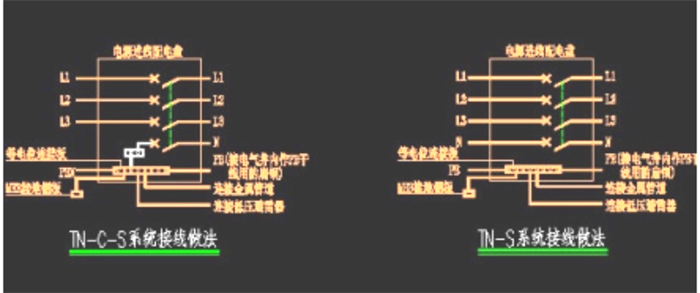

TN-S 方式供电系统

TN-S 方式供电系统

它是把工作零线 N 和专用保护线 PE 严格分开的供电系统，称作TN-S供电系统，TN-S供电系统的特点如下：

1、系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠。

2、工作零线只用作单相照明负载回路。

3、 专用保护线 PE 不许断线，也不许进入漏电开关。

4、干线上使用漏电保护器，工作零线不得有重复接地，而 PE 线有重复接地，但是不经过漏电保护器，所以 TN-S系统供电干线上也可以安装漏电保护器。

5、TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在建筑工程工工前的“三通一平”（电通、水通、路通和地平）——必须采用 TN-S 方式供电系统。
