DDC系列 -- 控制系统的网络结构

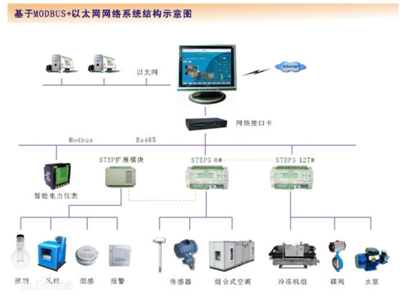

DDC控制系统常采用的网络结构有两种,即Bus总线结构和环流网络结构。其中Bus总线结构是所有DDC控制器均通过一条Bus总线与集中控制电脑相连,它的最大优点就是系统简单、通信速度较快,对一些中、小型工程较为适用;但在大型工程时就会导致布线复杂。为此有些公司又推出了支路Bus总线结构网络,它是通过一个通讯处理设备(NCU)后产生支路Bus总线,这样各支路又可带数个现场DDC控制器,对一个大区域而言,只需几个NCU与系统Bus总线相联即可,这样可大大简化该系统。对于环流网络结构,它是利用两根总线形成一个环路,每一个环路可带数个DDC控制器,多个环路之间通过环路接口相联,因此这种系统最大优点就是扩充能力较强。

通讯网络是用于完成集中控制电脑与现场DDC控制器以及现场设备之间的信息交换。其联接材料通常采用截面积为1.0mm2RVVP聚氯乙烯绝缘、聚氯乙烯护套、铜芯电缆或采用专用通信电缆。现场DDC控制器与现场设备(如传感器、阀门等)之间的控制电缆一般采用11.5mm2聚氯乙烯绝缘、聚氯乙烯护套、铜芯电缆,是否需要采用屏蔽线应根据具体设备而定。

终端系统

一个终端系统机械系统中用于服务一单独区域的组成部分,例如:一个单独的风机盘管控制器、VAV控制器、热泵控制器等。DDC终端是DDC的应用系统。这是应用于商业建筑的控制工业的新发展,它可提供整个建筑暖通空调系统的运行情况。
