制冷电工必须掌握的基础知识

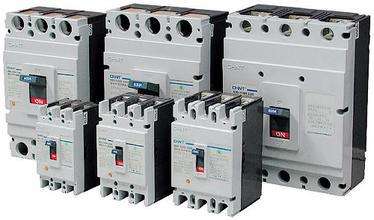

--塑壳式断路器标准与认证

制冷技术网络视频直播免费公开课

QQ群：485703600

1、标准有：IEC标准和相对应的中国低压电器基本标准GB。目前我国的低压电器产品标准正朝等效采用及等同采用IEC标准方向靠拢。

2、质星体系认证有：IS0国际质量体系认证、船级社ISO质量体系认证。船级社认证对电器产品可靠性、防潮、抗振动等有极其严格的要求，只有通过该认证的产品才可以船用。

3、安全认证是按区域划分的，影响较大的有：美国UL认证、长城CCEE认证、欧洲联盟CE认证。凡是在中国境内销售的产品必须通过长城认证。

4、选购指南

⑴首先根据具体使用条件选择类别，再按电路的额定电流及对保护的要求来确定具体参数。当额定电流在630A以下，短路电流不大大，首选塑壳式断路器。额定电流比较大，可以选用框架式断路器(ACB)，当然也可以用那些性能好的塑壳式断路器代替。对短路电流特别大的支路要注意断路器的限流能力能否满足要求。有漏电保护要求时，断路器须有此功能。

⑵断路器的类型、参数确定后，性价比就成了我们在众多产品中进行取舍的关键因素。在能满足基本使用要求的条件下，断路器要安全可靠，最好具有一定的扩展性，比如能通过调整来适应未来负荷在一定范围内的变化、加装模块单元实现功能扩充等。

5、运行中断路器误跳闸故障的分析、判断和处理

若系统无短路或直接接地现象，继电保护未动作，断路器自动跳闸称断路器“误跳”。对“误跳”的分析、判断与处理一般分以下三步进行。

⑴根据事故现象的以下特征，可判定为“误跳”。

①在跳闸前表计、信号指示正常，表示系统无短路故障。

②跳闸后，绿灯连续闪光，红灯熄灭，该断路器回路的电流表及有功、无功表指示为零。

⑵查明原因，分别处理。

①若由于人员误碰、误操作，或受机械外力振动，保护盘受外力振动引起自动脱扣的“误跳”，应排除开关故障原因，立即送电。

②对其他电气或机械部分故障，无法立即恢复送电的则应联系调度及有关领导将“误跳”断路器停用，转为检修处理。

⑶对“误跳”断路器分别进行电气和机械方面故障的检查、分析。

①电气方面故障原因有：

●保护误动或整定位不当，或电流、电压互感器回路故障；

●二次回路绝缘不良，直流系统发生两点接地（跳闸回路发生两点接地）。

②机械方面故障原因有：

●合闸维持支架和分闸锁扣维持不住，造成跳闸；

●液压机械a分闸一级阀和逆止阀处密封不良、渗漏时，本应由合闸保持孔供油到二级阀上端以维持断参器在合闸位置，但当漏的油量超过补充油量时，在二级阀上下两端造成压强不同。当二级习上部的压力小于下部的压力时，二级阀会自动返回，而二级阀返回会使工作缸合闸腔内高压油泄掉，从而使断路器跳闸。

⑷在隔离开关与断路器之间之所以要装联锁装置，要防止在断路器未切断电源以前就去拉隔离开关。联锁装置有机械联锁和电气联锁两种类型。

工作原理：

①机械联锁装置一般使用钢丝绳或者杠杆机构，以机械位置的变动（也可采用多功能程序锁）来保证在断路器切断电源以前，隔离开关的操作把手不能动作。

②电气联锁装置电气联锁一般有两种联锁方式，一种是通过操作机构上的联动辅助接点（常开或常闭）去控制隔离开关的把手。当断路器未断开时，隔离开关操作把手不能动作。另一种电气联锁是利用距离开关操作机构上的联动辅助接点（常开或常闭）去控制断路器。当拉动隔离开关的把手时，联动辅助接点（常开或常闭）使断路器动作以切断电路，从而可防止带负荷拉动距离开关的事故。
