板式换热器的工作原理及类型

中央空调技术网络视频直播课堂每月中旬开课

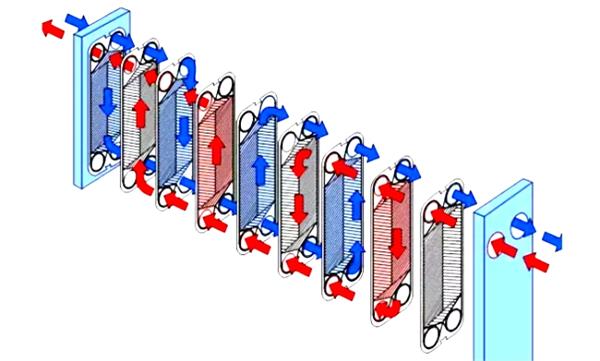

板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。工作流体在两块板片间形成的窄小而曲折的通道中流过。

冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。 板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。

板式换热器的基本分类：

根据结构来区分板式换热器，也就是根据外形来区分，可分为四大类：

1、可拆卸板式换热器（又叫带密封垫片的板式换热器）

2、焊接板式换热器

3、螺旋板式换热器

4、板卷式换热器（又叫蜂窝式换热器）

其中，焊接板式换热器又分为：半焊接板式换热器、全焊接板式换热器、板壳式换热器、钎焊板式换热器。

板式换热器主要有，传热板片，密封垫片，压紧板，导轨以及夹紧螺栓是板式换热器的主要部件组成。传热板片主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。

两端压板主要是夹紧压住所有的传热板片，保证流体介质不泄漏。密封垫片主要是在热热板片之间起密封作用，板式换热器的泄漏多是因为密封垫片错位或者老化引起的。夹紧螺栓主要是夹紧封头和换热板片的作用。
